كيف يمكن لنظام النقل الهوائي تقليل الغبار ووقت التوقف عن العمل وفقدان المواد؟

خلاصة

يبدو نقل المساحيق والكريات والحبيبات أمرًا بسيطًا حتى تتعامل مع سحب الغبار والمزالق المسدودة والفصل والمنتج المكسور ومجالسة الأطفال في نقاط النقل طوال اليوم. مصممة بشكل جيدنظام نقل هوائيينقل المواد السائبة من خلال خطوط الأنابيب المغلقة باستخدام تدفق الهواء المتحكم فيه، مما يساعد النباتات على البقاء أكثر نظافة وأمانًا وأكثر اتساقًا مع تقليل المناولة اليدوية.

يشرح هذا الدليل القرارات التي تهم الأداء وتكلفة التشغيل، بدءًا من الفراغ مقابل الضغط وحتى الطور المخفف مقابل الطور الكثيف، والترشيح، واختيار غرفة معادلة الضغط، وتوجيه خطوط الأنابيب. ويتضمن أيضًا قائمة مرجعية عملية، وجدول مقارنة، والأسئلة الشائعة حتى تتمكن من الانتقال من عبارة "نحتاج إلى شيء ناجح" إلى مواصفات واضحة ومنخفضة المخاطر. تعكس الأمثلة والتوصيات الظروف الصناعية المشتركة والمنهج الهندسي الذي يستخدمهشركة شاندونغ يينشي لمعدات حماية البيئة المحدودة

جدول المحتويات

• الخطوط العريضة
• ما هي المشاكل التي يحلها النقل الهوائي؟
• كيف يعمل نظام النقل الهوائي
• نقل الفراغ مقابل نقل الضغط
• المرحلة المخففة مقابل المرحلة الكثيفة
• المكونات الرئيسية التي تحدد الموثوقية
• قائمة مراجعة التصميم قبل الشراء
• روافع تكلفة الطاقة والتشغيل
• السيطرة على الغبار واعتبارات السلامة
• خطة التشغيل والصيانة
• حالات الاستخدام في العالم الحقيقي
• التعليمات
• الخلاصة والخطوات التالية

الخطوط العريضة

• حدد أكبر نقاط الألم لديك وكيف يبدو "النجاح" على الأرض
• فهم أساسيات تدفق الهواء والمواد الصلبة حتى تكون المقترحات قابلة للمقارنة
• اختر وضع النقل المناسب للمسافة والتخطيط ونقاط الالتقاط
• اختر المرحلة المخففة أو الكثيفة بناءً على هشاشة المنتج وقدرته
• قم بتأمين المكونات الموثوقة التي تتوافق مع سلوكك المادي
• استخدم قائمة مرجعية لتقليل المخاطر قبل التصنيع والتركيب
• خطط للتحكم في الغبار والتشغيل الآمن وإمكانية الصيانة من اليوم الأول

ما هي المشاكل التي يحلها النقل الهوائي؟

إذا كنت تفكر فينظام نقل هوائي، ربما لا تفعل ذلك من أجل المتعة. أنت تفعل ذلك لأن طريقة النقل الحالية تكلفك الوقت والمنتج والصبر.

• الغبار في نقاط النقلالتي تغطي المعدات، وتطلق إنذارات التدبير المنزلي، وتخلق ظروف عمل غير مريحة
• الخسائر المادية والتلوثمن الناقلات المفتوحة أو التسريبات أو التنظيف المتكرر
• التجسير والانسدادفي المزالق، والقواديس، والمغذيات اللولبية بسبب التدفق غير المتناسق
• دفعة غير متناسقةبسبب الفصل أو الانسكاب أو معدلات التغذية غير المستقرة
• ارتفاع الاعتماد على العملحيث يجب على المشغلين التدخل للحفاظ على حركة المواد
• تلف المنتجمثل كسر الحبيبات، أو استنزاف المسحوق، أو توليد الدقائق الزائدة
• قيود التخطيطعندما تحتاج إلى التنقل حول الهياكل، أو عبر الأرضيات، أو حتى الصوامع

يساعد نقل خطوط الأنابيب المغلقة لأنه يقلل من نقاط النقل المكشوفة وينقل المواد بالهواء والضغط المتحكم فيهما. وهذا يعني عددًا أقل من الأماكن التي يمكن للغبار أن يهرب منها، وعدد أقل من الأماكن التي يمكن أن ينسكب فيها، وعدد أقل من الأماكن التي يمكن أن يختبئ فيها "وقت التوقف الغامض".

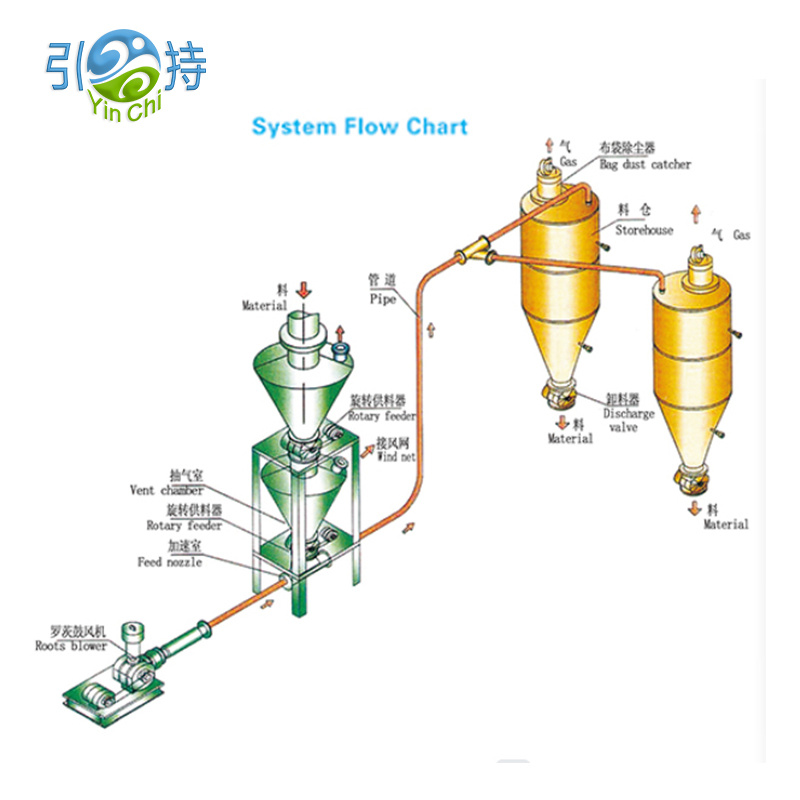

كيف يعمل نظام النقل الهوائي

وعلى مستوى عال أنظام نقل هوائيينقل المواد الصلبة السائبة عبر أنبوب باستخدام فرق الضغط وتدفق الهواء. تدخل المواد إلى خط النقل عند نقطة الالتقاط، وتنتقل إلى وعاء الاستقبال، ويتم فصل الهواء عن المواد الصلبة عن طريق الترشيح.

ماذا يحدث داخل الأنبوب

• يوفر تدفق الهواء القوة الدافعة
• يتم احتجاز المواد الصلبة أو دفعها اعتمادًا على وضع النقل
• يجب أن تكون السرعة عالية بما يكفي لمنع الترسيب ولكن ليست عالية لدرجة أنها تدمر المنتج أو تهدر الطاقة
• تضيف الانحناءات والمسافات الطويلة وتغييرات الارتفاع مقاومة وتؤثر على الاستقرار

ما يجب أن تطلبه من أي تصميم

• نقل مستقر دون ارتفاع أو توصيل أو "تجشؤ" عند جهاز الاستقبال
• معدل تغذية يمكن التنبؤ به عبر الورديات والمواسم وتغييرات كمية المواد
• عملية مقاومة للغبار مع حجم ترشيح مناسب لظروف الإنتاج الحقيقية
• إمكانية الوصول إلى الصيانة المعقولة لنقاط التآكل والمرشحات

نقل الفراغ مقابل نقل الضغط

أحد الاختيارات الأولى هو ما إذا كان خط النقل الخاص بك يجب أن يسحب المواد (الفراغ) أو يدفع المواد (الضغط). كلاهما يمكن أن يعمل بشكل جيد، لكنهما يحلان مشاكل النبات المختلفة.

القاعدة العملية هي البدء بالتخطيط الخاص بك. إذا كنت بحاجة إلى التجميع من عدة نقاط والتوصيل إلى مكان واحد، فغالبًا ما تعمل حلول التفريغ على تبسيط الشبكة. إذا كنت بحاجة إلى تسليم المواد إلى صومعة بعيدة أو صناديق متعددة، فقد يكون نقل الضغط مناسبًا بشكل أفضل.

المرحلة المخففة مقابل المرحلة الكثيفة

هذا هو المكان الذي تنجح فيه أو تفشل العديد من المشاريع. نفس الشيءنظام نقل هوائييمكن أن تتصرف بشكل جميل مع مادة واحدة وبشكل رهيب مع مادة أخرى إذا كان اختيار المرحلة خاطئًا.

المرحلة المخففة

• يتم نقل المواد في تيار هواء عالي السرعة نسبيًا
• غالبًا ما يكون التحكم فيها أسهل ويمكنه التعامل مع مجموعة واسعة من المساحيق والكريات
• الخطر: يمكن أن تؤدي السرعة الأعلى إلى زيادة التآكل والضوضاء وتآكل المنتج

مرحلة كثيفة

• تتحرك المواد بسرعة أقل بطريقة أكثر "سبيكة" أو "قابسة".
• غالبًا ما يُفضل استخدام المنتجات الهشة، أو المساحيق الكاشطة، أو عند تقليل مسائل التدهور
• الخطر: قد يتطلب تغذية أكثر دقة، والتحكم في الضغط، وضبط المواد المحددة

إذا كان مصنعك يعاني من مشكلات مثل كسر الحبيبات، أو وجود عدد كبير جدًا من الغرامات، أو التآكل المرئي عند الانحناءات، فإن الطور الكثيف (أو استراتيجية السرعة المنخفضة) يصبح مرشحًا جديًا. إذا كانت مشكلتك الرئيسية هي ببساطة النقل الموثوق به مع التحكم المباشر، فقد تكون المرحلة المخففة هي أسرع طريق لتحقيق الاستقرار.

المكونات الرئيسية التي تحدد الموثوقية

يمكن أن تبدو الأسعار متشابهة على الورق، ولكن اختيارات المكونات تكشف ما إذا كان المورد يفهم المادة الخاصة بك. فيما يلي الأجزاء التي تحدد الأداء اليومي في أغلب الأحيان.

• جهاز التغذيةمثل صمام غرفة معادلة الضغط الدوارة، أو الفنتوري، أو تغذية أوعية الضغط، التي تم اختيارها للتحكم في التسرب ومعدل المواد الصلبة المستقر
• مصدر الهواءمثل المنفاخ أو المروحة أو الضاغط، بحجم مناسب للضغط والتدفق المطلوب مع هامش لتحميل الفلتر
• خط نقلبما في ذلك قطر الأنبوب، والانحناءات، وأقسام التآكل، المصممة للحد من انخفاض الضغط ومنع الترسيب
• الاستقبال والترشيحبما في ذلك منطقة الفلتر، وطريقة التنظيف، وتفريغ الغبار، وهي مصممة للتشغيل المستمر دون الاختناق
• الضوابط والأجهزةبما في ذلك أجهزة استشعار الضغط، والضغط التفاضلي عبر المرشحات، والأقفال المتداخلة التي تمنع أحداث التوصيل الجامحة

بالنسبة للعديد من المصانع، يعد صمام غرفة معادلة الضغط مصدرًا للمشاكل الصامتة. الكثير من التسرب يعني النقل غير المستقر، وسوء فصل جهاز الاستقبال، والغبار غير المتوقع. يمكن أن تؤدي عمليات التخليص الضيقة جدًا أو غير المتطابقة بشكل جيد إلى حدوث توقفات حرارية وملزمة ومتكررة. قم بمطابقة غرفة معادلة الضغط مع حجم الجسيمات ودرجة الحرارة والكشط ومستوى الختم المطلوب.

قائمة مراجعة التصميم قبل الشراء

استخدم قائمة المراجعة هذه لمقارنة المقترحات وتقليل المفاجآت غير السارة بعد التثبيت. الهدف ليس الكمال، بل السيطرة على المخاطر.

• الملف الشخصي للموادبما في ذلك الكثافة الظاهرية، ونطاق حجم الجسيمات، وحساسية الرطوبة، والالتصاق، والكشط، ودرجة الحرارة
• أهداف القدراتبما في ذلك المعدل المتوسط، ومعدل الذروة، وعدد مرات حدوث القمم
• المسافة والتوجيهبما في ذلك إجمالي الطول المكافئ وعدد الانحناءات والمصاعد الرأسية ونقاط الدعم المتاحة
• نقاط الالتقاط والتفريغبما في ذلك عدد المصادر والوجهات التي تحتاجها الآن وفي غضون عامين
• معيار النظافةبما في ذلك مقدار الغبار المقبول حول جهاز الاستقبال وكيف تبدو عملية التدبير المنزلي اليوم
• الطاقة والمرافقبما في ذلك القدرة الكهربائية المتاحة وما إذا كان الهواء المضغوط مستقرًا وجافًا
• إدارة التآكلبما في ذلك نمط الانحناء، وأقسام التآكل القابلة للاستبدال، والوصول للفحص
• الوصول إلى الصيانةبما في ذلك مساحة تغيير الفلتر، وتخليص خدمة غرفة معادلة الضغط، ونقاط العزل الآمنة
• خطة التكليفبما في ذلك عمليات الاختبار باستخدام مادتك الحقيقية، وليس فقط مع العينات "النموذجية".

إذا تجنب الاقتراح هذه المواضيع أو أجاب عليها بشكل غامض، فهذه ليست فجوة "من الجيد وجودها". هذا هو المكان الذي سيأتي منه وقت التوقف عن العمل لاحقًا.

روافع تكلفة الطاقة والتشغيل

تكلفة التشغيل لا تتعلق فقط بحجم المحرك. يتعلق الأمر بما إذا كان النظام قادرًا على نقل المواد بأقل سرعة وضغط ثابتين لظروفك المحددة.

• اختيار قطر الأنبوبيؤثر على السرعة وانخفاض الضغط بشكل كبير
• الانضباط التوجيهمثل تقليل الانحناءات الحادة يقلل من الاضطراب والتآكل
• التحكم في تدفق الهواءيساعد على تجنب الإفراط في نفخ المواد فقط من أجل "أن تكون آمنًا"
• تحجيم الفلتريمنع الضغط التفاضلي العالي الذي يجبر مصدر الهواء على العمل بجهد أكبر
• إدارة التسربعند غرف معادلة الضغط والوصلات، يتم تقليل الهواء المهدر والتدفق غير المستقر

هناك تكلفة مخفية شائعة تعمل بسرعة هواء مفرطة لأن النظام يعاني من نقص الأدوات. ومن خلال مراقبة أفضل للضغط والتصفية، يمكن للمشغلين أن يثقوا في العملية، وليس في غرائزهم، ويمكنك الاحتفاظ بالخط في نافذة مستقرة وفعالة.

السيطرة على الغبار واعتبارات السلامة

الغبار ليس مجرد مشكلة نظافة. يمكن أن تنتقل الجسيمات الدقيقة في الهواء بسهولة، وتنتقل إلى المحامل والخزانات الكهربائية، وتخلق بيئات عمل غير مريحة. يقلل النقل المغلق عدد نقاط النقل المفتوحة، لكن التحكم في الغبار لا يزال يعتمد على الاستقبال والترشيح الذكيين.

التدابير العملية التي تحدث فرقا واضحا

• استخدم جهاز استقبال بمساحة ترشيح كافية حتى يظل الترشيح ثابتًا أثناء فترات التشغيل الطويلة
• اختر طريقة تنظيف الفلتر التي تتوافق مع دورة العمل وسلوك الغبار
• خطط لتفريغ الغبار حتى لا تعود الدقائق الصغيرة إلى مساحة العمل أثناء التفريغ
• قم بإغلاق الوصلات والحفاظ على الحشيات لإبقاء النظام مغلقًا بالفعل
• حافظ على إمكانية الوصول إلى منافذ الفحص حتى لا تتحول "المشاكل الصغيرة" إلى سدادات مفاجئة

إذا كانت المواد الخاصة بك قابلة للاحتراق أو دقيقة للغاية، فناقش متطلبات السلامة الخاصة بالمصنع في وقت مبكر من المشروع. تعتبر الهندسة الجيدة استباقية: فهي تفترض التباين في العالم الحقيقي وتبني طبقات واقية بدلاً من الاعتماد على سلوك المشغل المثالي.

خطة التشغيل والصيانة

A نظام نقل هوائيلا ينبغي أن تتطلب البطولات. أسهل طريقة لتحقيق ذلك هي التعامل مع عملية التشغيل كجزء من التصميم، وليس كفكرة لاحقة.

• اختبار خط الأساسمع المواد الفعلية الخاصة بك في درجة الحرارة المتوقعة ونطاق الرطوبة
• التحقق من السرعةلتأكيد أنك فوق حدود التسوية دون الإفراط في التسارع
• مراقبة تحميل المرشحللتأكد من أن دورة التنظيف تحافظ على استقرار الضغط التفاضلي
• خطة فحص التآكلللانحناءات والمناطق عالية التأثير على فترات زمنية محددة
• استراتيجية قطع الغيارمع التركيز على أختام غرفة معادلة الضغط، وعناصر التصفية، وأقسام التآكل

تظهر معظم "المشاكل الغامضة" كأنماط في الضغط، والضغط التفاضلي للمرشح، وحمل المحرك. ليس من الضروري أن تكون الأجهزة خيالية، بل يجب أن يتم وضعها بذكاء واستخدامها فعليًا.

حالات الاستخدام في العالم الحقيقي

فيما يلي السيناريوهات الشائعة التي تختار فيها النباتات النقل الهوائي وما تقوم بتحسينه عادةً.

• نقل المسحوق إلى الخلاطاتيعطي الأولوية للالتقاط المحكم للغبار والتغذية المتسقة لحماية جودة الدفعة
• نقل بيليه إلى الصوامعيعطي الأولوية للتعامل اللطيف والانحناءات المقاومة للتآكل لتقليل الغرامات
• محطات تفريغ الأكياسإعطاء الأولوية لاستخراج الغبار المحلي والاستقبال النظيف لحماية المشغلين
• التقاطات متعددة في خط عملية واحديعطي الأولوية لمنطق التبديل المستقر والشفط المتوازن

الخيط المشترك هو التحكم في التباين. التغييرات المادية. تتغير الرطوبة المحيطة. يتغير المشغلون. يجب أن يظل النظام يوفر تدفقًا مستقرًا دون الحاجة إلى تدخل يدوي مستمر.

التعليمات

س1. ما هي المعلومات التي يجب أن أقوم بإعدادها قبل طلب الاقتراح؟

قم بتوفير اسم المادة الخاصة بك، ونطاق الكثافة الظاهرية، ونطاق حجم الجسيمات، وحساسية الرطوبة، ودرجة الحرارة، والسعة المطلوبة، والمسافات، وعدد الانحناءات، ونقاط الالتقاط والتفريغ. إذا كان لديك صور لنقاط النقل الحالية وحالة الغبار المحيطة، فهذا يساعد المهندسين على التصميم وفقًا للواقع بدلاً من الافتراضات.

س2. هل سيؤدي النظام الهوائي إلى إتلاف الكريات أو الحبيبات الهشة

يمكن ذلك إذا كانت السرعة عالية جدًا أو تم اختيار الانحناءات بشكل سيئ. ولهذا السبب فإن اختيار المرحلة والتوجيه وتصميم الانحناء مهم. عندما تكون سلامة المنتج أمرًا بالغ الأهمية، فإن استراتيجيات السرعة المنخفضة والتوجيه المُدار ضد التآكل يمكن أن يقلل بشكل كبير من الاستنزاف.

س3. لماذا يتم توصيل بعض الأنظمة حتى عندما يكون المحرك قويًا؟

غالبًا ما يحدث الانسداد بسبب التغذية غير المستقرة، أو كثرة الانحناءات الحادة، أو نسبة الهواء إلى المواد الصلبة غير الصحيحة، أو الالتصاق الناتج عن الرطوبة، أو تقييد المرشح الذي يغير تدفق الهواء أثناء التشغيل. المزيد من الطاقة لا يؤدي تلقائيًا إلى إنشاء نقل مستقر.

س 4. كيف أقوم بتقليل الغبار حول جهاز الاستقبال

ركز على منطقة ترشيح جهاز الاستقبال، والتنظيف المناسب للمرشح، والوصلات المغلقة، وطريقة التفريغ الخاضعة للرقابة للغرامات الملتقطة. عادةً ما تأتي مشكلات الغبار من الترشيح الأصغر حجمًا أو الختم السيئ وليس من "النقل الهوائي" نفسه.

س5. يمكن لنظام واحد التعامل مع مواد متعددة

في بعض الأحيان، يعتمد الأمر على مدى اختلاف تلك المواد من حيث الكثافة وحجم الجسيمات وسلوك التدفق. إذا كان يجب عليك التعامل مع مواد متعددة، فاطلب تصميمًا يحدد نوافذ التشغيل المستقرة ويتضمن خطوات عملية للتبديل والتنظيف.

الخلاصة والخطوات التالية

A نظام نقل هوائيإنها ليست عملية شراء بحجم واحد، بل هي قرار عملي. عندما تتم مطابقة الطور ومصدر الهواء وطريقة التغذية والتوجيه والترشيح مع المواد والتخطيط الخاص بك، فإنك تحصل على أرضيات أنظف وانقطاعات أقل وإنتاج أكثر قابلية للتنبؤ به. عندما لا يكون الأمر كذلك، تحصل على الغبار والمقابس ونظام يتجنبه الجميع.

إذا كنت تريد تصميمًا يناسب ظروف مصنعك وسلوكك المادي،شركة شاندونغ يينشي لمعدات حماية البيئة المحدودةيمكن أن تساعدك في تحديد مواصفات واضحة، ومقارنة أوضاع النقل، وبناء خطة عملية للتركيب والتشغيل. هل أنت مستعد لتقليل الغبار وتحقيق الاستقرار في نقاط النقل؟ اتصل بنالمناقشة طلبك والحصول على حل مخصص.
