الدليل الهندسي النهائي لمنفاخ جذور الاقتران المباشر

1. منفاخ جذور الاقتران المباشر: المفهوم الأساسي

2. ميكانيكا الإزاحة الإيجابية الدوارة المقترنة مباشرة

3. مزايا الأداء مقارنة بالأنظمة التي تعتمد على الحزام

4. التثبيت والمحاذاة: الدقة لطول العمر

5. بروتوكولات الصيانة لوحدات الدفع المباشر

6. التطبيقات الصناعية الحرجة

7. المواصفات الفنية الرئيسية ودليل الاختيار

8. الأسئلة المتداولة (الأسئلة الشائعة)

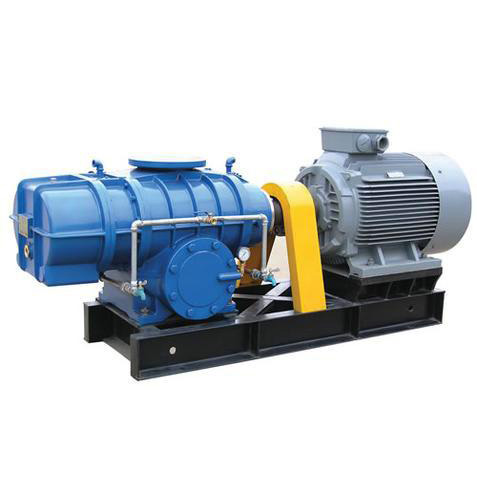

1. منفاخ جذور الاقتران المباشر: المفهوم الأساسي

في قلب عدد لا يحصى من العمليات الصناعية، بدءًا من معالجة مياه الصرف الصحي وحتى النقل الهوائي، تكمن التكنولوجيا القوية لـمنفاخ جذور الاقتران المباشر. على عكس البدائل التي تعمل بالحزام، تتميز هذه الوحدات بوصلة ميكانيكية مباشرة بين المحرك وعمود المنفاخ عبر أداة التوصيل. يؤدي هذا التمييز الذي يبدو بسيطًا إلى فوائد عميقة في الكفاءة والمتانة والاستقرار التشغيلي. من خلال التخلص من الحزام، يزيل النظام نقطة التآكل الشائعة وفقدان الطاقة، مما يجعل منفاخ جذور الاقتران المباشر خيارًا مفضلاً لتطبيقات الخدمة المستمرة حيث تكون الموثوقية أمرًا بالغ الأهمية.

ويضمن هذا التكوين المباشر نقل سرعة دوران المحرك بدقة إلى الدفاعات، مما يوفر تدفق هواء مستقرًا وخاليًا من النبض وهو أمر بالغ الأهمية لعمليات مثل التهوية في المعالجة البيولوجية أو نقل المواد في مصانع الأسمنت. تركز فلسفة التصميم على الحد الأدنى من الخسارة الميكانيكية وأقصى وقت تشغيل، ولهذا السبب تعتمد الصناعات ذات الملفات التشغيلية المتطلبة بشكل متزايد طريقة القيادة هذه على أنظمة الحزام التقليدية.

2. ميكانيكا الإزاحة الإيجابية الدوارة المقترنة مباشرة

منفاخ جذور الاقتران المباشرتعمل على مبدأ الإزاحة الإيجابية، وذلك باستخدام دوارين أو ثلاثة فصوص تدور في اتجاهين متعاكسين داخل غلاف مصنوع آليًا بدقة. يضمن الاقتران المباشر أن تحافظ هذه الدوارات على التزامن الدقيق، مدفوعة بتروس التوقيت التي تمنع الاتصال من المعدن إلى المعدن. عندما تدور الفصوص، فإنها تحبس حجمًا ثابتًا من الهواء عند منفذ السحب وتنقله إلى جانب التفريغ، حيث يتم طرده مقابل ضغط النظام.

تكمن الميزة الميكانيكية الرئيسية في أداة التوصيل نفسها. تقوم أداة التوصيل المرنة، غالبًا من نمط القفل المستدق، بتوصيل عمود المحرك بعمود المنفاخ، مما يستوعب الاختلالات البسيطة أثناء نقل عزم الدوران بكفاءة. يعمل هذا المحرك المباشر على التخلص من الانزلاق المتأصل في أنظمة الحزام، مما يضمن تشغيل المنفاخ بدقة بالسرعة المصممة له، والتي ترتبط ارتباطًا مباشرًا بمعدل التدفق الحجمي المضمون. تعتبر هذه الخاصية ضرورية للعمليات التي تتطلب إمداد هواء ثابت ومقاس، كما هو الحال في الجرعات الكيميائية أو مفاعلات الطبقة المميعة.

3. مزايا الأداء مقارنة بالأنظمة التي تعتمد على الحزام

عند تقييم منافيخ جذور الاقتران المباشر مقابل نظيراتها التي تعمل بالحزام، تظهر العديد من الفروق في الأداء. أولاً، تعمل أداة التوصيل المباشر على التخلص من شد الحزام وتآكله، الأمر الذي لا يقلل من تكرار الصيانة فحسب، بل يمنع أيضًا الفقدان التدريجي للكفاءة مع تمدد الأحزمة بمرور الوقت. ثانيًا، يؤدي عدم وجود مجموعة الحزام والبكرة إلى تقليل البصمة الإجمالية ووزن الوحدة، مما يبسط عملية التثبيت والتكامل في تخطيطات المصنع المدمجة.

علاوة على ذلك، تظهر أنظمة الدفع المباشر مستويات اهتزاز أقل وتعمل بهدوء أكبر، مما يساهم في توفير بيئة عمل أكثر أمانًا وراحة. ويعني انخفاض التعقيد الميكانيكي أن عددًا أقل من المكونات عرضة للفشل، مما يعزز الموثوقية الإجمالية للنظام. في التطبيقات التي تكون فيها المساحة محدودة أو التي تتطلب تشغيلًا مستمرًا عالي الحمل، يوفر الاقتران المباشر ميزة حاسمة من حيث استقرار الأداء واعتبارات تكلفة دورة الحياة.

4. التثبيت والمحاذاة: الدقة لطول العمر

النشر الناجح لمنفاخ جذور الاقتران المباشريتوقف على التثبيت الدقيق، وخاصة محاذاة العمود. حتى المحاذاة البسيطة غير الصحيحة يمكن أن تؤدي إلى اهتزاز مفرط، وتآكل المحمل المبكر، وإجهاد الوصلة. تملي أفضل ممارسات الصناعة أنه يجب تركيب أنصاف أدوات التوصيل بطريقة ملائمة للتداخل، وغالبًا ما تتطلب تسخينًا متحكمًا فيه، لضمان اتصال آمن بالأعمدة.

تتضمن المحاذاة الصحيحة التحقق من الانحرافات الإزاحة والزاوية. للحصول على عمر خدمة مثالي، يجب ألا تتجاوز قراءة المؤشر الإجمالي (TIR) ​​على محاور التوصيل 0.005 بوصة (0.13 مم)، ويجب أن يكون الانحراف الموازي لأوجه أداة التوصيل في حدود 0.001 بوصة (0.03 مم). بالإضافة إلى ذلك، من الضروري إنشاء الفجوة المحورية الصحيحة بين نصفي أدوات التوصيل لاستيعاب التمدد الحراري للأعمدة أثناء التشغيل، مما يمنع التحميل الدفعي الذي قد يؤدي إلى تلف المكونات الداخلية للمنفاخ. يوصى باستخدام أداة التوصيل ذات القفل المستدق لضمان نقل عزم الدوران الإيجابي وسهولة الإزالة.

5. بروتوكولات الصيانة لوحدات الدفع المباشر

على الرغم من أن المنافيخ ذات التوصيل المباشر تتطلب تدخلًا أقل تكرارًا من الوحدات التي تعمل بالحزام، إلا أن جدول الصيانة المنظم يعد أمرًا ضروريًا. تشمل مجالات التركيز الأساسية تشحيم علبة التروس والمحامل، وفحص أدوات التوصيل، والتحقق من المحاذاة. إن تغيير الزيت بشكل منتظم باستخدام مواد التشحيم الموصى بها من قبل الشركة المصنعة يمنع تآكل التروس ويضمن التشغيل السلس.

يجب أن تتضمن عمليات فحص الوصلات الدورية فحصًا بصريًا للتأكد من عدم وجود تآكل أو تشققات، وإعادة تدوير أدوات التثبيت إلى القيم المحددة. يمكن أن تكون مراقبة الاهتزاز بمثابة أداة صيانة تنبؤية، حيث تكتشف العلامات المبكرة لعدم التوازن أو عدم المحاذاة. بالإضافة إلى ذلك، فإن التأكد من أن فلتر هواء السحب نظيف وخالي من العوائق سوف يحمي الدوارات من أضرار الجسيمات، ويحافظ على إخراج الهواء النظيف والخالي من الزيت الذي يعد السمة المميزة لهذه المنافيخ.

• يوميًا:تحقق من مستويات الزيت، واستمع إلى الضوضاء غير العادية، وراقب ضغط التفريغ ودرجة الحرارة.
• شهريا:افحص أداة التوصيل بحثًا عن التآكل، وتحقق من المحاذاة، ونظف مرشح الهواء.
• ربع سنوي:قم بتغيير زيت ناقل الحركة، وفحص المحامل، وفحص جميع عزم دوران أدوات التثبيت.
• سنويا:إصلاح شامل، بما في ذلك قياس خلوص الدوار واستبدال الختم.

6. التطبيقات الصناعية الهامة

إن التصميم القوي والأداء الموثوق لمنفاخات التوصيل المباشر تجعلها لا غنى عنها عبر مجموعة واسعة من القطاعات. وفي معالجة مياه الصرف الصحي، توفر التهوية الأساسية لعملية الهضم الهوائي، مما يضمن التحلل البيولوجي للمواد العضوية. وفي صناعة تربية الأحياء المائية، فإنها تحافظ على مستويات حرجة من الأكسجين المذاب في البرك والخزانات، مما يؤثر بشكل مباشر على صحة المخزون والإنتاج.

لمعالجة المواد السائبة، يتم استخدام هذه المنافيخ في أنظمة النقل الهوائية لنقل الأسمنت والحبوب والبلاستيك والمساحيق الأخرى عبر خطوط الأنابيب. يضمن تدفق الهواء المستقر عالي الضغط نقل المواد بشكل متسق وفعال عبر مسافات طويلة. وتشمل التطبيقات الرئيسية الأخرى إمداد هواء الاحتراق في الأفران، وتعزيز الغاز في مصانع البتروكيماويات، وعمليات التعبئة والتغليف الفراغي، مما يدل على تنوع هذه التكنولوجيا عبر الطيف الصناعي.

قطاعات التطبيق الرئيسية:تهوية مياه الصرف الصحي · تربية الأحياء المائية · النقل الهوائي · صناعة الأسمنت · محطات توليد الطاقة · المعالجة الكيميائية · معالجة الغاز الحيوي

7. المواصفات الفنية الرئيسية ودليل الاختيار

اختيار الحقمنفاخ جذور الاقتران المباشريتطلب التطبيق تحليلًا دقيقًا لمعدل التدفق والضغط ومتطلبات الطاقة. توفر الوحدات النموذجية معدلات تدفق تتراوح من 0.6 متر مكعب/دقيقة إلى أكثر من 120 متر مكعب/دقيقة، مع ضغوط تفريغ تصل إلى 98 كيلو باسكال. يمكن أن تتراوح قوة المحرك من 1.1 كيلو واط للوحدات الأصغر إلى أكثر من 185 كيلو واط للنماذج الصناعية واسعة النطاق.

عند تحديد المنفاخ، ضع في الاعتبار الضغط التفاضلي المطلوب، ومعدل التدفق المطلوب عند هذا الضغط، وظروف التشغيل المحيطة. أصبح تصميم الدوار ثلاثي الفصوص هو المعيار الصناعي لخصائص النبض المحسنة وكفاءته مقارنة بالتصميمات القديمة ذات الفصين. تعد استشارة منحنيات الأداء وأوراق البيانات الفنية أمرًا بالغ الأهمية لضمان عمل المنفاخ المحدد عند نقطة الكفاءة المثالية، مما يوفر خدمة موثوقة للتطبيق المقصود.
